Manual para usuarios / Cepillo de Mano Accionado por Aire Rug Rat

 Instrucciones para el Cepillo de Mano Accionado por Aire

Central Vacuum Rug Rat Service Manual




(A) CONECTANDO EL CEPILLO DE TURBINA

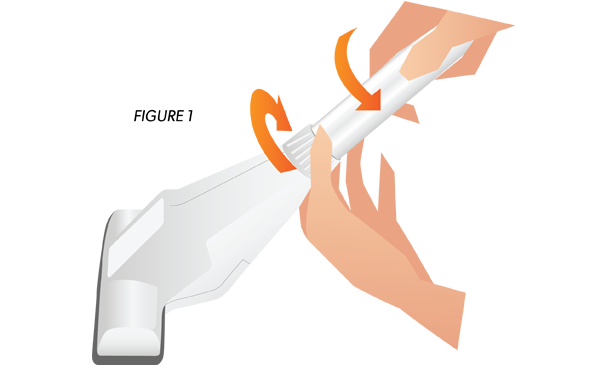

Para conectar el tubo de metal y/o el mango curvo de la manguera, simplemente gire por el cuello del cepillo de mano hasta que éste encaje perfectamente (Vea Figura 1).

Para desmontar el tubo metálico o el mago curvo de la manguera, solo tiene que mantener el cuello del cepillo de mano y separar con un movimiento giratorio.

Central Vacuum Air Turbine User Manual





(B) PROCEDIMIENTO DE OPERACION

Su turbina de mano no tiene interruptor de Encendido/Apagado. Siempre que se úna a un sistema de aspirado encendido, se activará.

(C) LIMPIEZA DEL CEPILLO

Apague el sistema de aspirado y desconecte el cepillo. Hilos, cuerdas, fibras de la alfombra, pelusa y pelo de mascotas pueden enredarse en el cepillo de limpieza. Estos pueden ser removidos a mano o cortar cuidadosamente con unas tijeras.

Nota: La placa base debe ser retirada para limpiar correctamente.

(D) LIMPIEZA DE LA ENTRADA DE LA BOQUILLA Si la boquilla o la entrada de la boquilla se obstruye:

1. Apague el sistema de aspirado y desconecte el cepillo.

2. Quite el tornillo del centro de la placa base.

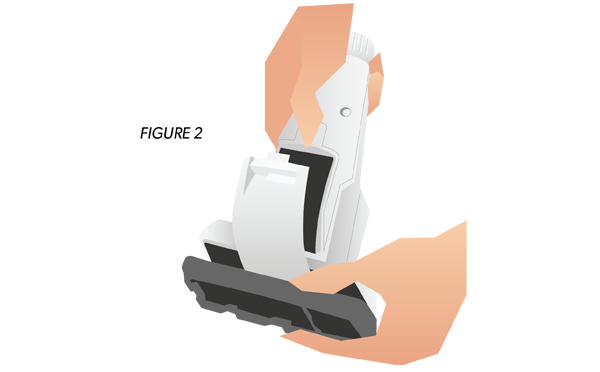

3. Retire la placa base, deslizando la parte trasera del cepillo primero. Después, tire de la parte trasera de la placa fuera de la caja y deslice hacia adelante para desenganchar las lengüetas delanteras de bloqueo. (Vea Figura 2)

4. Retire los residuos del orificio de entrada y/o de la turbina.

5. Reensamble mediante la inserción de las lengüetas en el frente de la base en las ranuras de la caja base, y después asegure la parte posterior de la placa base con el pestillo.

Central Vacuum Rug Rat Troubleshooting



 (E) REEMPLAZO DE LA CORREA

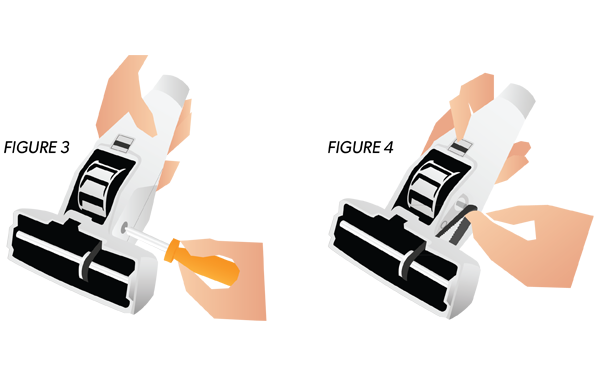

Retire la placa base y la cubierta de la correa quitando los tornillos (lado derecho del cepillo) (Vea Figura 3). Luego, retire la correa de la polea (puede ayudar, si da vuelta al cepillo un poco hacia atrás) (Vea Figura 4). Tire de la correa y del conjunto de escobillas y cambie la correa.
Antes de cambiar la placa y la cubierta de la correa, asegúrese que un "2" se ve en ambos extremos del conjunto de escobillas (éste número se marca a la derecha en la caja del rodamiento).

Rug Rat Air Turbine Service Manual




 (Vea Figura 11) Asegúrese también que no queden cerdas del cepillo atrapadas entre la correa y el engranaje del rodillo de escobillas. Si las cerdas del cepillo están desgastadas, vea AJUSTE DEL CEPILLO DE RODILLO.

(F) AJUSTE DEL CEPILLO DE RODILLO

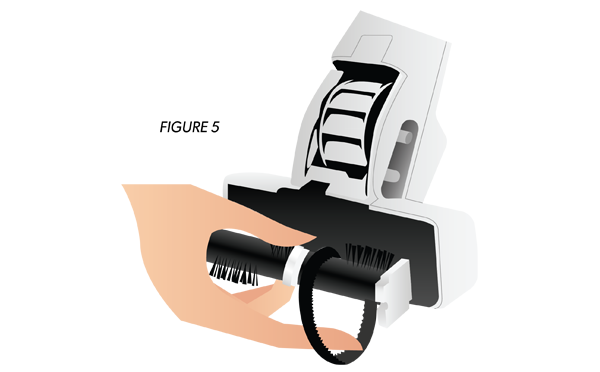

Para ajustar el cepillo por el desgaste de las cerdas, retire la placa base. A continuación, retire la cubierta de la correa quitando el tornillo. Finalmente, retire la correa de la polea (puede ayudar, si da vuelta al cepillo un poco hacia atrás). Saque el conjunto del cepillo hacia afuera. De vuelta al conjunto del cepillo de tal manera que el número "1" se muesttre en ambos extremos (Vea Figura 5).

Nota! El cepillo de rodillo viene con un "2" mostrado en ambos extremos del conjunto del cepillo.

Central Vacuum Powerhead Manual

Antes de cambiar la placa y la tapa de la correa, asegúrese que no queden cerdas del cepillo atrapadas entre la correa y el engranaje del rodillo de escobillas.



OTRAS REPARACIONES

Para cualquier reparación o servicio además de los descritos anteriormente, por favor póngase en contacto con su distribuir de servicio o el comerciante.



SOLUCION DE PROBLEMAS PARA EL CEPILLO DE TURBINA

PRECAUCION: Piezas móviles -- desconecte del sistema de aspirado antes de dar sevicio.

Image title

SISTEMA DE LIMPIEZA DE ASPIRACION CENTRAL

 MODELO DE NO FILTREO                                                  MODELO CON FILTREO

1. Revise el recipiente de polvo                                          1. Revise la bolsa de papel
2. Revise la pantalla del protector                                      2. Revise la bolsa de tela
3. Revise todas las pantallas del filtro                              3. Revise los filtros de Aire
4. Revise las mangueras por fugas de aire                    4. Revise las mangueras por obstrucciones y fugas de aire



GARATIA LIMITADA

Allegro Central Vacuum Systems Inc. garantiza que el cepillo para mano de turbina, cuando se utiliza para fines domésticos, de conformidad con las instrucciones del Vendedor, estarán libres de defectos en materiales y mano de obra durante un periodo de (3) años desde la fecha inicial de compra del consumidor.

Allegro Central Vacuum Systems Inc. garantiza que el cepillo para mano de turbina, cuando se utiliza para fines comerciales, de conformidad con las instrucciones del Vendedor, estarán libres de defectos en materiales y mano de obra durante un periodo de (90) días desde la fecha inicial de compra del consumidor. Esta garantía está limitada a la sustitución de las piezas defectuosas y cualquier costo de envío incurrido por el comprador.

ESTA GARANTIA ES EXCLUSIVA Y ES EN LUGAR DE TODA OTRA GARANTIA, ESPRESA, IMPLICITA O LEGAL Y ALLEGRO CENTRAL VACUUMS, INC. ESPECIFICAMENTE NIEGA RESPONSABILIDAD POR DAÑOS INCIDENTALES E INDIRECTOS Y LIMITA LA GARANTIA IMPLICITA DE COMERCIALIZACION PARA EL PERIODO DE VIGENCIA DE ESTA GARANTIA EXPRESA.


 Artículo No.

 1 Pivote 6321-2
 2 Subconjunto del eje de la turbina
 6322
 3 Correa 6323
 4 Sello del pivote 6324
 5 Pestillo del resorte 6325
 6 Pestillo 6325-2
 7 Medio conjunto de la caja 6780-2
 8 Etiqueta 7054-2
10 Subconjunto de la caja 6757-2
 11 Cubierta de la correa 6330-2
 12 Tornillo 6-9x.750(3 req.) 6331
 13 Montaje del cepillo 6332
 14 Placa base con tapa y parachoque 6755-2
 15 Tapa 6334
 16 Parachoque 6335-2
 17 Tornillo 6-9x1.2 (1 req.) 6336
 18 Etiqueta de precaución 7240
 19 Tornillo 6-9x.500 (1 req.) 6339
 20 Tapón de goma 7237


HAND-HELD TURBINE POWERHEAD
